ACP300Series

El Actuador Cilíndrico Neumático ACP300 combina la potencia de los cilindros neumáticos con el potencial del posicionador inteligente del microprocesador FY300, permitiendo aplicaciones en control modulante. Más que llevar el microprocesamiento al cilindro, el ACP300 se presenta en versión lineal y rotativa, otorgando al usuario libertad de aplicación en los diversos elementos finales de control, como compuertas para control de tiro de hornos, válvulas de grandes dimensiones y otras aplicaciones que requieran movimiento. control.

El ACP300 recibe una señal de control del controlador y conduce el cilindro a la posición de control exacta de acuerdo con la estrategia y el ajuste del lazo al que se aplica. Al poner inteligencia en el cilindro, el ACP300 permite al usuario configurar la característica de apertura del cilindro con control de movimiento de apertura. Si la configuración predeterminada no cumple con los requisitos de control, el ACP300 se puede configurar en una curva ajustable por el usuario de hasta 16 puntos.

Además, con las facilidades de los protocolos de comunicación Hart®, Foundation fieldbus™ o PROFIBUS-PA, permiten una interfaz simple entre el campo y la sala de control, y varias características que reducen los costos de instalación, operación y mantenimiento.

Características principales

• Disponible para protocolos de comunicación: 4 - 20 mA, HART®, FOUNDATION fieldbus™ y PROFIBUS PA;
• Diseño compacto y modular;
• Fácil instalación;
• Configuración automática;
• Curvas características más usuales delineadas por el usuario;
• Sensor de posición, sin contacto mecánico por efecto Hall;
• Disponible para montaje remoto de sensor de posición;
• Aplicaciones que involucren vibraciones excesivas y/o altas temperaturas;
• Ajuste local sin necesidad de abrir el equipo;
• Para aplicaciones lineales o rotativas;
• Display giratorio que facilita la lectura en cualquier posición;
• Admite formatos DD, EDDL para aplicaciones FDT/DTM;
• Supresor de transitorios incorporado;
• Autolubricante, sin necesidad de lubricantes externos;
• Final de carrera opcional para cilindro neumático;
• Filtro regulador incorporado;
• Posicionador resistente a la intemperie, a prueba de explosiones e intrínsecamente seguro;
• Certificación de Áreas Clasificadas.

Cilindro neumático

• Norma ISO 6431, VDMA 24562, NFE 49-003-1, BS y CETOP;
• Acción doble;
• Amortiguación doble;
• Émbolo magnético;
• cubierta de aluminio anodizado;
• Cabezales de aluminio inyectado;
• Sellos de pistón y vástago de poliuretano;
• Varilla de acero inoxidable con protección de acordeón (goma o poliéster);
• Presión máxima de trabajo del cilindro: 10 bar;
• Temperatura de trabajo: -20º a +80ºC;
• Con junta trasera hembra;
• Soporte macho para articulación trasera y pasador;
• Punta de varilla con pasador;
• ACP lineal:
  • Diámetros de 63 a 160 mm;
  • Carrera de 100 a 1000 mm.

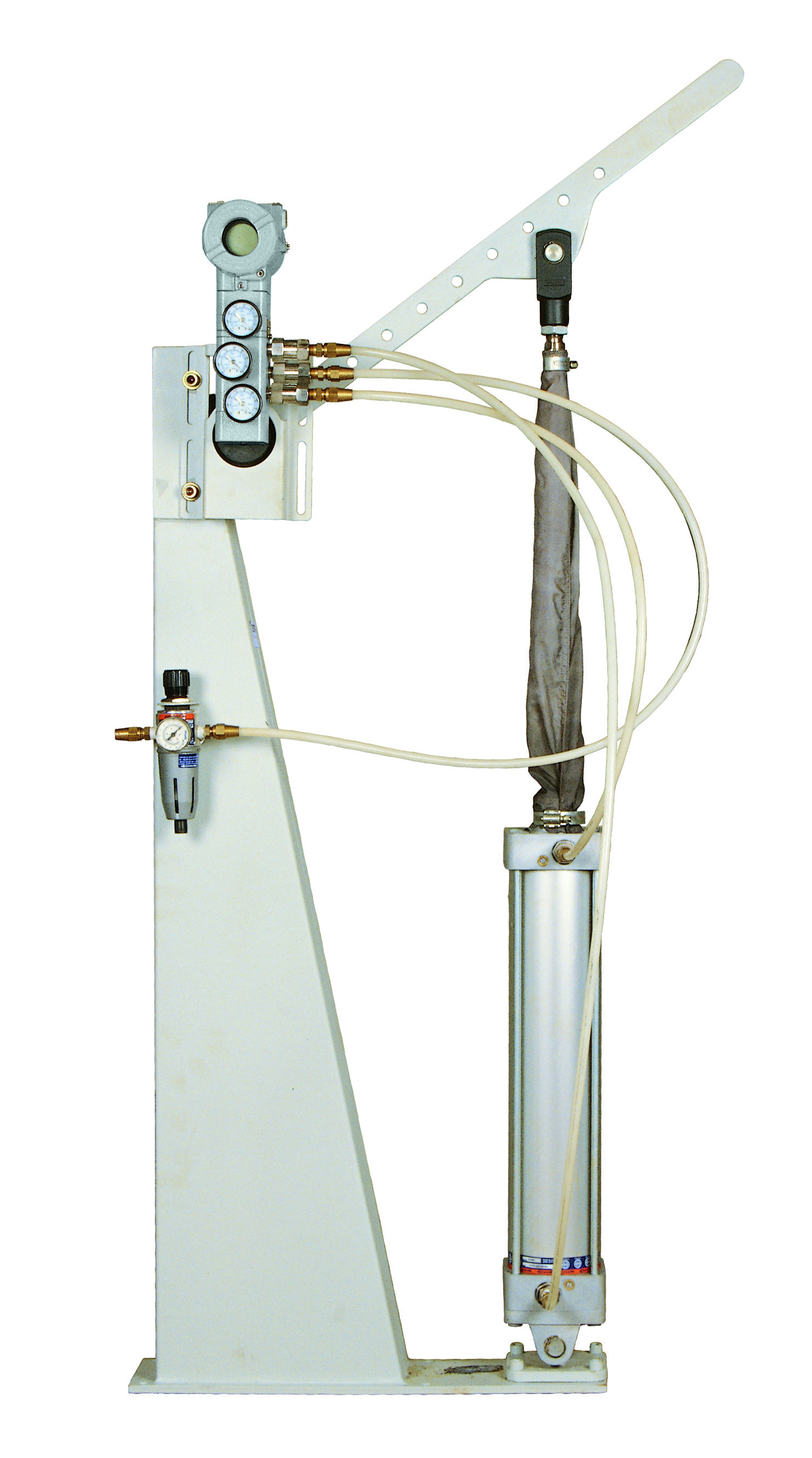

• ACP rotatorio:
  • Diámetro de 100 mm;
  • Carrera de 400 mm.

La presión máxima de trabajo del posicionador ACP300 es de 7 bar.

Indicador de Fin de Curso

• Sensor magnético:
  • Voltaje: 10 a 220 Vca/cc;
  • Corriente: 100 mA máximo.
• Fijación externa mediante soporte adecuado;
• Clasificación de protección del sensor IP65 (los interruptores de límite son para uso general, áreas no peligrosas);
• Funcionalmente independiente - su funcionamiento no está relacionado con el funcionamiento del posicionador FY300 del ACP300, debe ser utilizado solo como un sistema que indica la posición del cilindro al final de la carrera.

Soporte de Montaje

• cumple con los diámetros de cilindro de la serie ISO6431;
• materiales: fundición de aluminio bajo en magnesio, acero inoxidable, acero al carbono tratado superficialmente, bronce y Technyl.

Dibujos Dimensionales

ACP Lineal (Dimensions in mm (in))

ACP Rotatorio (Dimensions in mm (in))
