DF125

Las estructuras de telecomunicaciones utilizadas en plantas de gran superficie suelen proporcionar comunicación en áreas remotas con RTU (Remote Terminal Unit) a través de MODEM serie.

El DF125 está diseñado para conectarse entre la interfaz serial del MÓDEM y la red de área local (LAN) ethernet de la RTU, proporcionando la funcionalidad de enrutador PPP (Protocolo Punto a Punto) que permite la conectividad IP de las RTU a la MTU (Unidad Terminal Principal) .

Para que esto suceda, mediante comandos AT a través del puerto serie, el DF125 configura y solicita al MODEM que establezca una conexión PPP con un servidor en la MTU. A partir de ese momento, todos los protocolos utilizados por RTU Smar pueden encapsularse a través del protocolo serial PPP y transmitirse a través de la estructura de telecomunicaciones.

Principales Características

• PPP sobre puerto serie
• Traducción de direcciones IP
• Configuración del servidor web
• Bajo consumo de energía
• Diseño modular DFI302

Módulo enrutador PPP - DF125

El DF125 es un elemento clave para conectar la infraestructura RTU Smar con el sistema de telecomunicaciones utilizado en las grandes plantas, lo que permite la encapsulación serial PPP de todos los protocolos utilizados por RTU Smar.

En plantas de gran superficie el sistema de control normalmente se divide en una Unidad Terminal Principal, un Sistema de Telecomunicaciones y varias Unidades Terminales Remotas, visando la intervención autónoma y local del proceso, además de su simple monitoreo.

Las RTU generalmente se usan como equipos independientes y se implementan para realizar un control local para una acción inmediata en caso de un comportamiento anormal del proceso a baja potencia y alta conectividad.

El sistema de telecomunicaciones es la solución importante para resolver el problema de las largas distancias que presentan tales aplicaciones. Se conocen e implementan varios escenarios en diferentes ubicaciones, por ejemplo, comunicación por satélite, fibra óptica, red de radio, GSM/GPRS, 3G, TETRA, etc.

Finalmente, la MTU es el centro de todos los datos provenientes de diferentes RTU, a través de telecomunicaciones, y compilados en una única base de datos. MTU también se implementa para operar, configurar y mantener todas las RTU de forma remota en función de varios protocolos.

Los protocolos de comunicación estándar OPC y Foundation Fieldbus High Speed Ethernet (FF HSE) se utilizan para proporcionar todos los medios para enviar/recibir datos hacia/desde las RTU.

En el caso de anchos de banda de red estrechos, también se pueden implementar protocolos específicos, como DNP3, que tendrá como objetivo la recopilación de datos de RTU donde no se puede acceder a la red el 100% del tiempo en un entorno compartido (supervisión, control y voz).

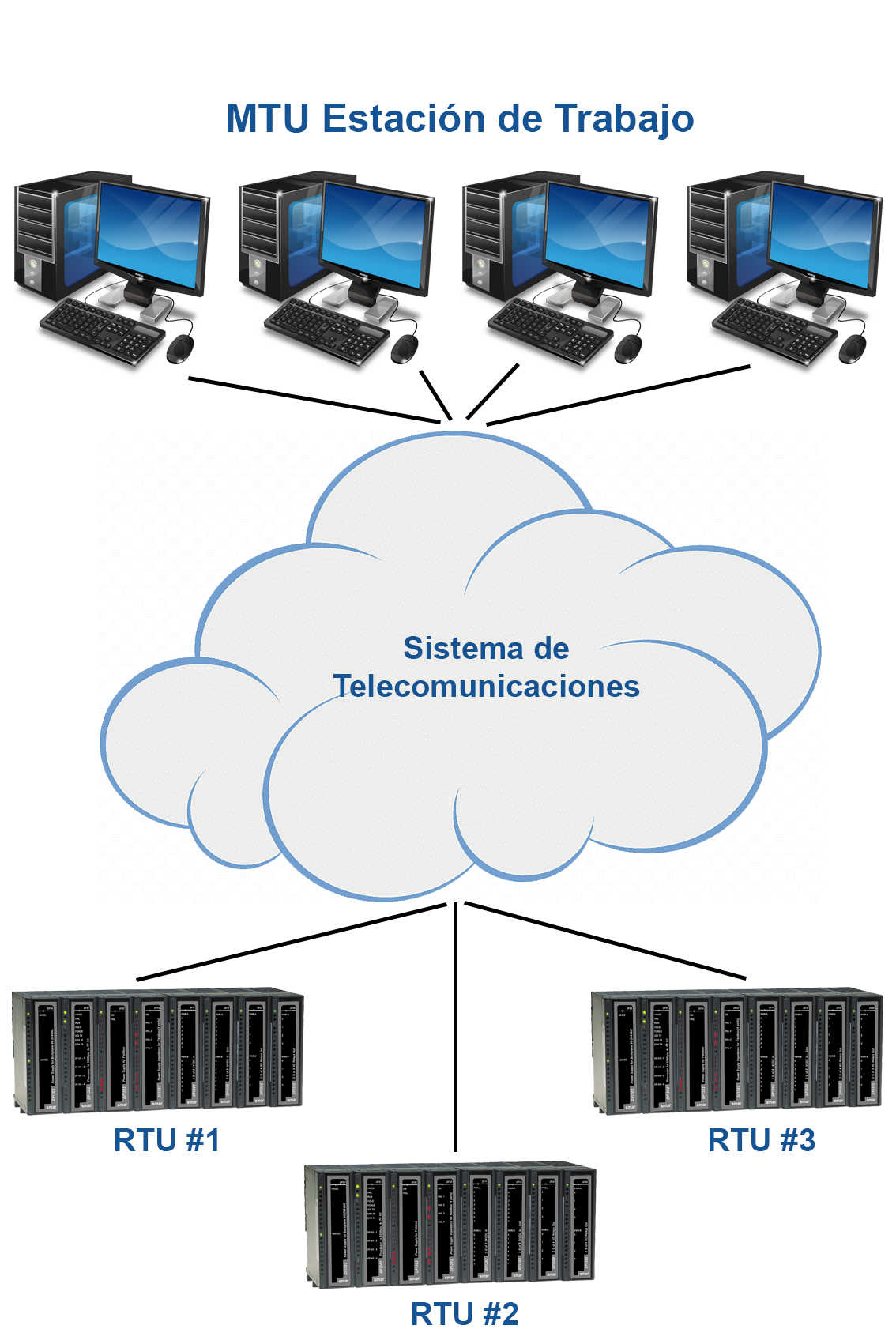

Resumen del sistema utilizando MTU, RTU y DF125
